Описание

Фрезерные головки CORREA

Головки для фрезерных станков компании Nicolás Correa выполнены по уникальной технологии, которые превращает их в одни из наиболее жестких и надёжных на рынке.

Все наши головки для фрезерных станков изготавливаются и тестируются в стерильном помещении с постоянной температурой, что гарантирует максимальную надёжность. Кроме того, после изготовления все головки вращаются на испытательном стенде в течение 60 часов, где головка и шпиндель вращаются во всех диапазонах.

ТЕХНОЛОГИЯ UAD

Индексированные головки идеальны для всех видов обработки: обработка с большим снятием стружки, твёрдых материалов, используя длинный инструмент, копирования и т. д. Данная технология применяется для двух видов головок:

Универсальная головка на 45º. Компактная, жесткая.
o Прямоугольная головка на 90º. Легко программируемая. Позволяет получать углы с отрицательным значением до 45º.

УНИВЕРСАЛЬНОСТЬ

Поворот каждые 0,02º благодаря запатентованной во всем мире системе двойной короны
6.000 об/мин без ограничений
СОЖ по оси шпинделя, регулируемая от 17 до 70 бар

НАДЕЖНОСТЬ

Головка спроектирована и изготовлена полностью на Николас Корреа
Сборка головки в спецпомещении при 22ºC
Проверка головки на испытательном стенде в течении 60 часов с вращением корпусов и шпинделя

НАДЕЖНОСТЬ

4+2 подшипников на главном валу
Усилие зажима инструмента: 2.500 кг
Усилие блокировки корпусов: 22.000 кг
Головка спроектирована для работы в режиме S1 при 52 кВт – 1.375 Нм
Корпус головки: стальное литье GGG-50

ТОЧНОСТЬ

Макс. погрешность повторяемости позиционирования зубчатого зацепления +/- 3”

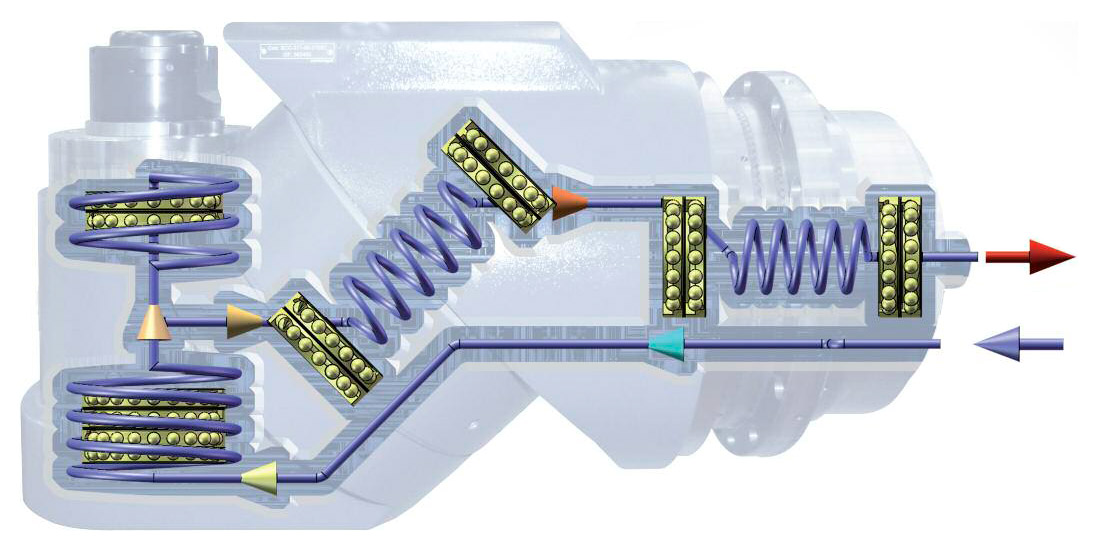

Водяное охлаждение рубашек подшипников главного вала + дистанционных колец внешних подшипников осей второго и третьего валов

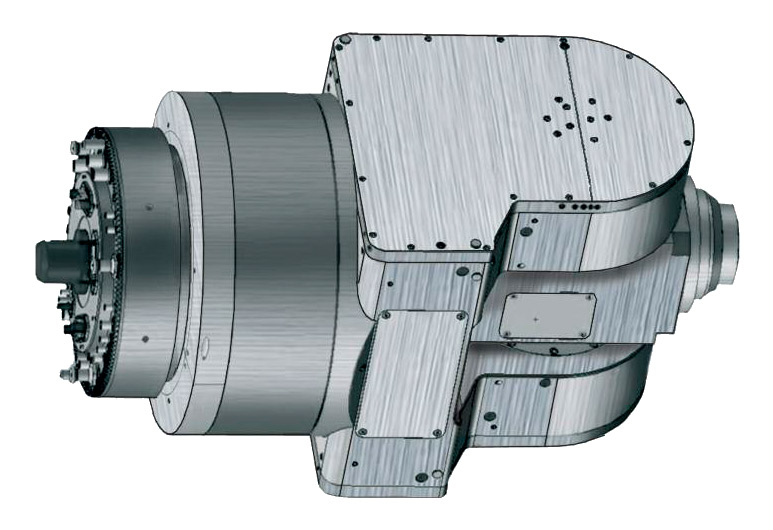

ТЕХНОЛОГИЯ E5E

Непрерывная двухосевая головка идеальна для обработки с 4-мя или 5-ю непрерывными осями, а также для супер-чистовой на 3+2 осях. Наша компания предлагает 3 электрошпинделя с разной спецификацией крутящего момента и мощности, ориентированные на различное применение.

o Обработка монолитных деталей из алюминия для аэрокосмического сектора.
o Обработка штампов и пресс-форм чистовая и получистовая.
o Обработка штампов и пресс-форм высокоскоростная черновая, получистовая и чистовая.

УНИВEРСAЛЬНОСТЬ

Поворот оси C, от -200º до +200º Опция* от -360º до +360º
Поворот оси B, от -110º до +110º
3 электрошпинделя на выбор для одной головки
СОЖ и/или воздух по оси шпинделя, регулируемые от 17 до 70 бар
Внешняя подача СОЖ и/или воздуха через интегрированные ориентируемые сопла

НАДЕЖНОСТЬ

Головка спроектирована и изготовлена на Николас Корреа
Сборка головки в спецпомещении при 22 ºC
Автоматическая смазка

ПРОИЗВОДИТЕЛЬНОСТЬ

Скорость вращения оси С: 45 об/мин
Ускорение оси С: 10 об/сек2
Скорость вращения оси В: 25 об/мин
Ускорение оси В: 10 об/сек2

ПРО́ЧНОСТЬ

Момент оси С, при работе: 2200 Нм (Высокомоментный двигатель)
Момент торможения оси С: 4000 Нм
Момент оси В, при работе: 2026 Нм (Двигатель + редукция + шестерни)
Момент торможения оси В: 4000 Нм
Электрошпиндель лучших производителей Kessler или Fischer

ТОЧНОСТЬ

Корректировка качания оси в зависимости от температуры подшипников основного валаs
Средняя ошибка повторяемости в соответствии с нормой VDI 3441 < 0,001º
Общая ошибка позиционирования в соответствии с нормой VDI 3441 < 0,002º
Энкодер оси В расположен в конце оси поворота
Полностью симметричная трансмиссия оси В. Тепло генерируемое осью В равномерно распределяется по всей головке.

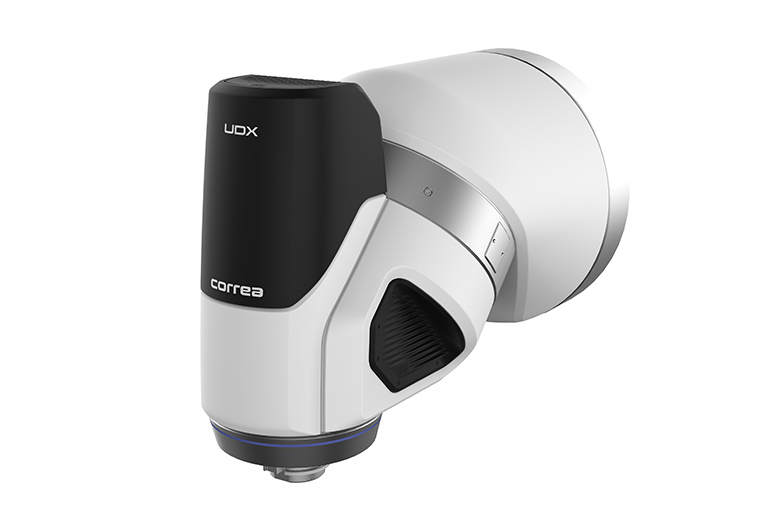

ТЕХНОЛОГИЯ UDX

Фрезерные головки UDX с механическим приводном с уникальными характеристиками на рынке, которые в дополнение к использованию запатентованного Nicolas Correa двойного зацепления Хирта (индексация каждые 0,02°), позволяют 10 000 об/мин в непрерывном режиме.

Уникальные характеристики этой головки позволяют обрабатывать за один установ крупногабаритные штампы и пресс-формы, на одном станке и не меняя фрезерную голову. Комбинация мощности (42 кВт), крутящего момента (620 Нм) и оборотов (10,000 об / мин) позволяет выполнять черновые и чистовые операции на широком спектре материалов, от твердых сталей до алюминия.

УНИВЕРСАЛЬНОСТЬ

Поворот каждые 0,02º благодаря запатентованной во всем мире системе двойной короны
10.000 об/мин без ограничений
СОЖ по оси шпинделя, регулируемая от 17 до 70 бар

НАДЕЖНОСТЬ

Головка спроектирована и изготовлена полностью на Николас Корреа
Сборка головки в спецпомещении при 22ºC
Проверка головки на испытательном стенде в течении 60 часов с вращением корпусов и шпинделя

НАДЕЖНОСТЬ

4+2 подшипников на главном валу
Усилие зажима инструмента: 2.500 кг
Усилие блокировки корпусов: 22.000 кг
Головка спроектирована для работы в режиме S1 при 42 кВт – 620 Нм
Корпус головки: стальное литье GGG-50

ТОЧНОСТЬ

Макс. погрешность повторяемости позиционирования зубчатого зацепления +/- 3”
Водяное охлаждение рубашек подшипников главного вала + дистанционных колец внешних подшипников осей второго и третьего валов

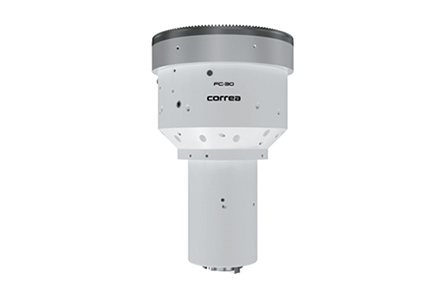

ГАММА ГОЛОВОК

Компания Nicolás Correa предлагает один из самых широких ассортиментов головок для фрезерных станков на рынке. Все головки из ассортимента подлежат обмену благодаря системе автоматического обмена головок.
