Токарные станки с ЧПУ BIGLIA от официального дилера

Поставка станков QUASER, BIGLIA, FANUC, NOMURA, CORREA, SNK, SCHNEEBERGER, MCM, GER

Система ЧПУ Fanuc 31iB5 обеспечивает 5 осевую обработку. Прочная станина станка из литейного чугуна с армированными и отшлифованными направляющими коробчатого типа обеспечивают высокую жесткость и гашение вибраций.

Возможность обработки прутков большого диаметра: 94 и 100 мм.

Мощный встроенный синхронный двигатель гарантирует высокую эффективность обработки тяжелых материалов, таких как сталь, а также легких сплавов и алюминия.

Линейные оси X, Y, Z оснащены оптическими линейками.

SMART TURN представлен в двух версиях: базовая модель оснащена автоматической задней бабкой, конфигурация «S» – противошпинделем.

Обрабатывающий центр может быть выполнен в двух размерах: Standard и Extended, который предполагает увеличенную станину, большее расстояние между центрами и возможность оснастки противошпинделем и неподвижным люнетом.

Технические характеристики

SMART TURN

EXTENDED

SMART TURN S

S EXTENDED

Макс. диаметр вращения, мм

750

750

750

750

Макс. диаметр точения, мм

500

500

500

500

Макс. длина точения, мм

1280

1500

1280

1500

Перемещение по оси Х, мм

515

515

515

515

Перемещение по оси Z, мм

1280

1500

1280

1500

Перемещение по оси Y, мм

210 (+120/-90)

210 (+120/-90)

210 (+120/-90)

210 (+120/-90)

Мощность двигателя, кВт главного шпинделя

30/38

30/38

30/38

30/38

Макс. крутящий момент, Нм

1014

1014

1014

1014

Скорость вращения противошпинделя, об/мин

4000

4000

Мощность двигателя противошинделя, кВт

30/40

30/40

Габаритные размеры, мм

5890х2274х2574

6750х2274х2574

5890х2274х2574

6750х2274х2574

Вес станка, кг

8900

10200

9200

10500

СТАНОК SMART TURN II S В ЗАКАЗЕ. ПОСТАВКА СЕНТЯБРЬ 2020!

Мультифункциональный автомат для обработки прутковой заготовки диаметром до 38 мм и цилиндрической до 100 мм.

Две револьверные головки могут выполнять одновременную обработку с использованием трех инструментов одномоментно, что значительно сокращает время цикла и увеличивает срок службы инструмента.

Станок обладает высокими линейными скоростями, мощным потенциалом шпинделей и приводных позиций на револьверных головках.

Установленная стойка ЧПУ Mitsubishi M730 позволяет поспорить в скорости одновременной многоосевой обработки с автоматами продольного точения.

Данный станок нашел широкое применение в разных отраслях промышленности

Технические характеристики

B438Y2



Максимальный диаметр прутка

38 мм



Максимальный диаметр обработки

100 мм



Максимальная длина точения

100 мм



Максимальный диаметр обрабатываемой детали

140 мм



Максимальная скорость вращения шпинделя

7000 об/мин



Диаметр отверстия шпинделя

46 мм



Внутренний диаметр подшипников

39 мм



Диаметр зажимного патрона

115 мм



Мощность двигателя шпинделя

11 кВт



Максимальная скорость вращения противошпинделя

7000 об/мин



Вес станка с транспортером стружки, кг

4700



Новое поколение зарекомендовавшей себя линейки станков QUATTRO – высокопроизводительные двухшпиндельные токарные центры B446-465 T3 с тремя револьверными головками и тремя осями Y обеспечивают непревзойдённую производительность при обработке.

Три револьверные головки могут выполнять одновременную обработку с использованием трех инструментов одномоментно, что значительно сокращает время цикла и увеличивает срок службы инструмента.

Токарные обрабатывающие центры QUATTRO T3 доступны в нескольких конструктивных исполнениях с возможностью обработки прутковых заготовок диаметром до 51 мм (В446) и до 70 мм (В465).



B446-465 T3 Y3 – 3 револьверные головки с приводным инструментом; 2 шпинделя; 2 оси C; 2 оси Y

B446-465 T3 Y3 – 3 револьверные головки с приводным инструментом; 2 шпинделя; 2 оси C; 3 оси Y

Технические характеристики

B446 T3

B465 T3

Максимальный диаметр прутка

51 мм

70 мм

Максимальный диаметр обработки

200 мм

200 мм

Максимальная длина точения

230 мм

230 мм

Максимальный диаметр обрабатываемой детали

220 мм

220 мм

Максимальная скорость вращения шпинделя

5000 об/мин

4000 об/мин

Диаметр отверстия шпинделя

59,5 мм

78 мм

Внутренний диаметр подшипников

90 мм

110 мм

Диаметр зажимного патрона

165/210 мм

165/210 мм

Мощность двигателя шпинделя

15 кВт

26 кВт

Максимальная скорость вращения противошпинделя

5000 об/мин

5000 об/мин

Вес станка с транспортером стружки, кг

8200

8400

Новое поколение зарекомендовавшей себя линейки станков QUATTRO – высокопроизводительные двухшпиндельные токарные центры B446-465 T2.

Две револьверные головки с возможностью оснащения приводным инструментом обеспечивают непревзойдённую производительность при обработке.

Токарные обрабатывающие центры QUATTRO T3 доступны в 4-х конструктивных исполнениях с возможностью обработки прутковых заготовок диаметром до 51 мм (В446) и до 70 мм (В465).

B446-465 T2 S  — 2 револьверные головки; 2 шпинделя

B446-465 T2 S2M – 2 револьверные головки с приводным инструментом; 2 шпинделя с осями C

B446-465 T2  — 2 револьверные головки с приводным инструментом, 2 шпинделя с осями C

B446-465 T2 Y2 – 2 револьверные головки с приводным инструментом; 2 шпинделя с осями C; 2 оси Y

Технические характеристики

B446 T2

B465 T2

Максимальный диаметр прутка

51 мм

70 мм

Максимальный диаметр обработки

200 мм

200 мм

Максимальная длина точения

350 мм

350 мм

Максимальный диаметр обрабатываемой детали

220 мм

220 мм

Максимальная скорость вращения шпинделя

5000 об/мин

4000 об/мин

Диаметр отверстия шпинделя

59,5 мм

78 мм

Внутренний диаметр подшипников

90 мм

110 мм

Диаметр зажимного патрона

165/210 мм

165/210 мм

Мощность двигателя шпинделя

15 кВт

26 кВт

Максимальная скорость вращения противошпинделя

5000 об/мин

5000 об/мин

Вес станка с транспортером стружки, кг

7900

8100

Сочетание роликовых и шариковых подшипников, высокий момент и мощность обработки при низкой скорости вращения обеспечивают эффективный съем стружки и качественную чистовую обработку

Автоматическая транспортировка заготовки от главного шпинделя к противошпинделю для быстрой всесторонней обработки

Удлиненная станина с длиной продольного хода 1310 мм и жесткой ЧПУ-управляемой задней бабкой с гидравлической пинолью 115 мм.

Автоматический люнет с механизмом самоцентровки, предназначенный для прутков диаметром до 240 мм

B1250 представлена в 5 вариациях:

B1250 — стандартный станок с автоматической ЧПУ-управляемой задней бабкой

B1250M – вращающийся инструмент (12/16), ось С, автоматическая ЧПУ-управляемая задняя бабка

B1250SM – вращающийся инструмент (12/16), ось С главного шпинделя, ось С противошпинделя

B1250Y — вращающийся инструмент (12/16), ось С, ось Y, автоматическая ЧПУ-управляемая задняя бабка

B1250YS — вращающийся инструмент (12/16), ось С главного шпинделя, ось Y, ось С противошпинделя

  • Максимальный диаметр прутка, мм 65, 80, 93/100

  • Максимальный диаметр обработки, мм 552, 553/450, 552

  • Максимальная длина обработки, мм 1195 (патрон ø315)

  • Максимальный диаметр вращения, мм 680/500

  • Максимальная скорость вращения главного шпинделя, об/мин 4500, 3500, 3000

  • Максимальная скорость вращения противошпинделя, об/мин 4500

  • Объем бака СОЖ, л 300

Массивная станина из литейного чугуна и плоские упроченные направляющие по всем осям гарантируют высокую жесткость и исключают вибрации.

Быстрая револьверная сервоголовка с 12 или 16 вращающимися инструментами (время индексации – 0,3 сек) оснащена крупной муфтой HIRTH (диаметр 230 мм) и позволяет установить до 34 инструментов и использовать их одновременно

B750 представлена в 5 вариациях с длиной точения от 750 мм до 1250 мм



B750 — стандартный станок с автоматической ЧПУ-управляемой задней бабкой

B750M – вращающийся инструмент (12/16), ось С, автоматическая ЧПУ-управляемая задняя бабка

B750SM – вращающийся инструмент (12/16), ось С главного шпинделя, ось С противошпинделя

B750Y — вращающийся инструмент (12/16), ось С, ось Y, автоматическая ЧПУ-управляемая задняя бабка

B750YS — вращающийся инструмент (12/16), ось С главного шпинделя, ось Y, ось С противошпинделя

  • Максимальный диаметр прутка, мм 65, 80, 93/100

  • Максимальный диаметр обработки, мм 552/350, 552/450, 552

  • Максимальная длина обработки, мм 765 (патрон ø250)

  • Максимальный диаметр вращения, мм 680/500

  • Максимальная скорость вращения главного шпинделя, об/мин 2800, 3500, 3000

  • Максимальная скорость вращения противошпинделя, об/мин 5000-4500

  • Объем бака СОЖ, л 300

B620 – новейшая линейка токарных металлообрабатывающих центров BIGLIA

Станина компактной конструкции с наклоном в 30 град. из стабилизированного чугуна

Направляющие качения на оси Z и направляющие коробчатого типа на осях X и Y обеспечивают высокую жесткость, скорость и исключительное гашение вибрации

Серия B620 доступна в пяти вариациях с диаметром обработки прутка от 51 до 70 мм.

B620 – Базовая версия с ЧПУ и автоматической задней бабкой

B620M – Вращающийся инструмент (15), ось C, автоматическая задняя бабка с ЧПУ

B620SM — Вращающийся инструмент (15), ось C главного шпинделя, ось С противошпинделя

B620Y — Вращающийся инструмент (15), ось C, ось Y, автоматическая задняя бабка с ЧПУ

B620YS — Вращающийся инструмент (15), ось C главного шпинделя, ось Y, ось С противошпинделя

  • Вес, кг 6650

  • Габаритные размеры, мм 4551x2065x2042

  • Макс. диаметр прутка, мм 70

  • Макс. диаметр точения, мм 360

  • Макс. длина точения, мм 600

  • Макс. диаметр вращения над станиной 700

  • Перемещение по оси X, мм 180

  • Перемещение по оси Z, мм 620

  • Перемещение по оси Y, мм +45 / -45

  • Перемещение по оси B, мм 620

  • Скорость вращения шпинделя, об/мин 4500

  • Макс. крутящий момент 286

ЕСТЬ В НАЛИЧИИ B620Y ASA6. ПОСТАВКА ИЮНЬ 2020!

B620 – новейшая линейка токарных металлообрабатывающих центров BIGLIA

Станина компактной конструкции с наклоном в 30 град. из стабилизированного чугуна

Направляющие качения на оси Z и направляющие коробчатого типа на осях X и Y обеспечивают высокую жесткость, скорость и исключительное гашение вибрации

Серия B620 доступна в пяти вариациях с диаметром обработки прутка от 51 до 70 мм.

B620 – Базовая версия с ЧПУ и автоматической задней бабкой

B620M – Вращающийся инструмент (15), ось C, автоматическая задняя бабка с ЧПУ

B620SM — Вращающийся инструмент (15), ось C главного шпинделя, ось С противошпинделя

B620Y — Вращающийся инструмент (15), ось C, ось Y, автоматическая задняя бабка с ЧПУ

B620YS — Вращающийся инструмент (15), ось C главного шпинделя, ось Y, ось С противошпинделя

  • Вес, кг 6500

  • Габаритные размеры, мм 4551x2065x2042

  • Макс. диаметр прутка, мм 51

  • Макс. диаметр точения, мм 250

  • Макс. длина точения, мм 600

  • Макс. диаметр вращения над станиной 700

  • Перемещение по оси X, мм 180

  • Перемещение по оси Z, мм 620

  • Перемещение по оси Y, мм +45 / -45

  • Перемещение по оси B, мм 620

  • Скорость вращения шпинделя, об/мин 5000

  • Макс. крутящий момент 108 — 159

Станки серии B565 – высокоточные обрабатывающие центры с чугунной станиной и прочной конструкцией, благодаря которой достигается необходимая жесткость и высокая надежность станка.

Модульная концепция обрабатывающих центров линейки B565 обеспечивает широкий спектр возможностей и функций, от универсального точения до комплексной обработки с использованием приводного инструмента и противошпинделя.

На сегодняшний день станки серии B565 доступны в 4 конфигурациях c максимальным диаметром обработки прутка 70 мм.

В565 — Автоматическая задняя бабка

В565 М — 12-позиционная револьверная головка с приводом для каждой позиции; Главный шпиндель с осью С; Автоматическая задняя бабка

B565 S — 12-позиционная револьверная головка; Противошпиндель

В565 SM — 12-позиционная револьверная головка с приводом для каждой позиции; Главный шпиндель с осью С; Противошпиндель с осью С

Технические характеристики

B565

B565M

B565S

B565SM

Максимальный диаметр прутка

70 мм

Максимальный диаметр обработки

290 мм

Максимальная длина точения

560 мм

Максимальный диаметр обрабатываемой детали

580 мм

Максимальная скорость вращения шпинделя

4000 об/мин

Мощность шпинделя

22/26 кВт

Ход по оси Х

170 мм

Ход по оси Z

560 мм

Ход оси B

490 мм

490 мм

ЕСТЬ В НАЛИЧИИ B565SM. ПОСТАВКА ИЮНЬ 2020!

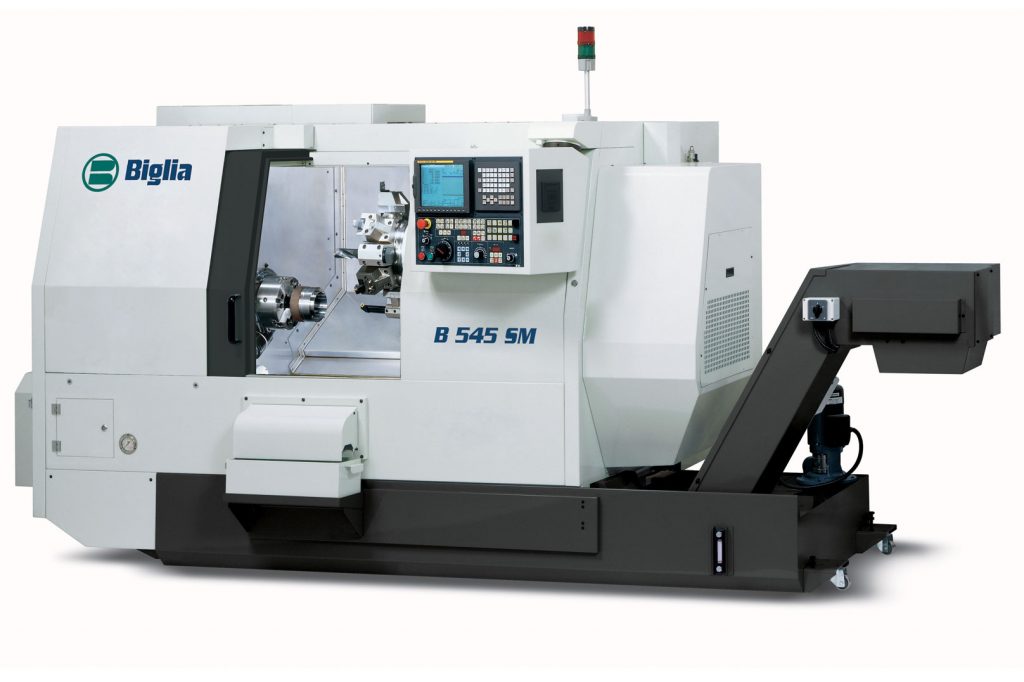

Станки серии B545 – высокоточные обрабатывающие центры с чугунной станиной и прочной конструкцией, благодаря которой достигается необходимая жесткость и высокая надежность станка.

Модульная концепция обрабатывающих центров линейки B545 обеспечивает широкий спектр возможностей и функций, от универсального точения до комплексной обработки с использованием приводного инструмента и противошпинделя.

На сегодняшний день станки серии B545 доступны в 4 конфигурациях c максимальным диаметром обработки прутка 51 мм.

В545 — Автоматическая задняя бабка

В545 М — 12-позиционная револьверная головка с приводом для каждой позиции; Главный шпиндель с осью С; Автоматическая задняя бабка

B545 S — 12-позиционная револьверная головка; Противошпиндель

В545 SM — 12-позиционная револьверная головка с приводом для каждой позиции; Главный шпиндель с осью С; Противошпиндель с осью С

Технические характеристики

B545

B545M

B545S

B545SM

Максимальный диаметр обработки

220 мм

Максимальная длина точения

560 мм

Максимальный диаметр обрабатываемой детали

580 мм

Максимальная скорость вращения шпинделя

5000 об/мин

Мощность шпинделя

11/15 кВт

Ход по оси Х

170 мм

Ход по оси Z

560 мм

Ход оси B

490 мм

490 мм

Семейная итальянская мануфактура Biglia (фамилия основателя) основа в 1958 году. Начиная с этого момента компания непрерывно развивается и на сегодняшний день является ведущим производителем среднеразмерных токарных и токарно-фрезерных станков в Италии.

Станки Biglia поставляются в более чем 35 стран с разным уровнем экономики, но везде имеют устойчивый, постоянно растущий спрос. Производственные мощности фабрики позволяет выпускать около 900 единиц станков в год, что, в свою очередь, не перекрывает огромный спрос и, за частую, завод сталкивается с дефицитом мощностей.

С момента своего основания с завода отгружено порядка 15000 единиц высококачественных станков. На вторичном рынке станков Biglia крайне мало, т.к. попав на любое производство Biglia замыкает на себе выпуск основной продукции, что на ряду с высокой надёжностью и ремонтопригодностью, делает эти станки незаменимым инструментом, расставаться с которым никто не спешит.

Все станки Biglia выпускаются на заводе в Италии, где основные части станка проходят полный цикл механической обработки и последующую сборку. Все литые части станка производятся на собственном заводе в восточной Европе.

С самого начала Biglia была нацелена на улучшение характеристик машины, надежности и качества своей продукции и послепродажного обслуживания. Надежность, точность и производительность гарантируются с использованием самых современных компонентов, путем тщательного мониторинга производственного процесса и, при необходимости, использования передовых технологий производства.

Продукция компании сертифицирована: ISO 9001, CE Mark.
